Кронштейн для датчика эхолота своими руками.
alexДата: Четверг, 09.02.2012, 21:52 | Сообщение # 1
Группа: Супермодератор
Сообщений: 2635
Репутация: 6
Статус: Offline
Кронштейн для датчика эхолота

Опробовав свой эхолот в зимних условиях, пришел к выводу, что нужен кронштейн для установки проводного датчика под лед.



Порывшись в интернете данные штанги нашел, но чего-то не охота за кусок алюминия 1,500р отдавать (лучше воблеров купить на эти деньги).

Задался целью сколхозить сам:

Материалы:



металлические пластина 3,5х10см – 2 шт. – 30р.

болт М4х45мм – 2 шт.

гайка М4 самоконтрящаяся – 2шт.

болт М6х140мм – 1 шт.

гайка М6 самоконтрящаяся – 1 шт.

гайка-барашек М6 – 1 шт.

круглая деревянная заглушка длинной 4 см. диаметром 2см.

щетка для мытья окон с алюминиевой телескопической ручкой - в магазине бытовой химии 120руб.



Развернув алюминиевую телескопическую ручку щетки, отмеряем от места соединения колен нужное вам расстояние (я взял 40 см), отпиливаем ножовкой по металлу щетку от рукоятки.

Снимаем пластиковую рукоятку с конца трубки, и внутрь трубки забиваем подготовленную заглушку, далее от края отмеряем 8 мм и 22 мм, отмечаем керном места сверления, и сверлим сверлом № 4.5 два отверстия под крепление пластин.

Теперь готовим пластины, отмеряем 6см от любого края и отрезаем лишнее.



Верхний угол обрезаем под углом 45 градусов, напильником или на точиле закругляем. Далее от нижнего угла под 45 градусов отмеряем 1,5 см и сверлом №6 делаем отверстие под датчик, после чего напильником или на точиле скругляем угол, точно также поступаем со второй пластиной. Болтами М4 крепим пластины к штанге, крепление датчика готово..





Теперь нужно сделать регулировку под различную толщину льда. От места крепления датчика отмеряем 30 см, сверлом №6 делаем сквозное отверстие, остальные отверстия сверлим через 8-15см (при сверлении регулировочных отверстии телескопическая трубка должна быть разложена), чтобы вся конструкция не проваливалась в лунку - делаем ограничитель: на болт М6 длинной 145мм накручиваем самоконтрящуюся гайку так чтоб до шляпки болта оставалось 5 см. Далее в нужное вам отверстие вставляете болт и закрепляете гайкой-барашком.

Общая длина штанги у меня вышла 90 см с регулировкой под толщину льда от 30см до 80см с шагом 8-10 см.

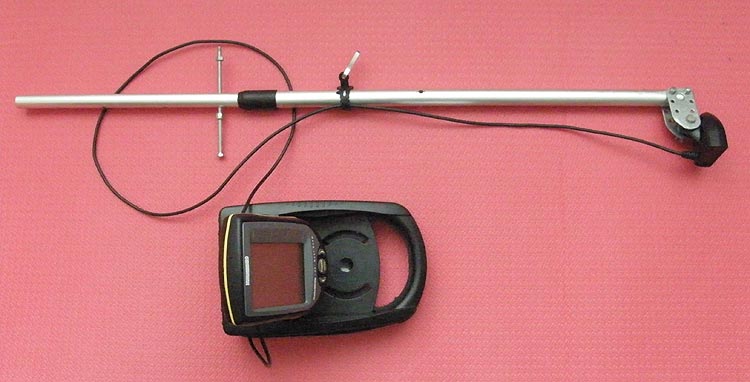

Конструкция в сборе:




М.Лисютин (made in USSR)
Прикрепления: 0498616.jpg(39Kb) · 4198007.jpg(76Kb) · 7860723.jpg(32Kb) · 9851947.jpg(17Kb) · 2206680.jpg(41Kb) · 2420886.jpg(33Kb) · 2945164.jpg(29Kb) · 2224022.jpg(48Kb)


Я за чистый казачий край!
